Description

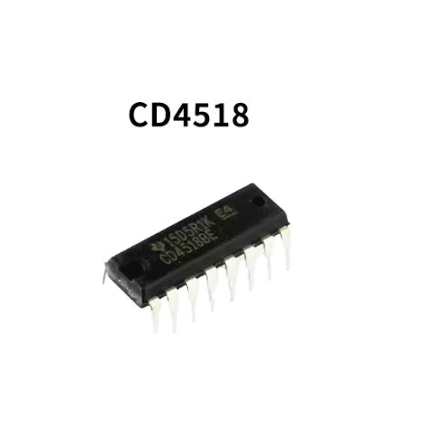

Le CD4518 est un circuit intégré CMOS qui contient un double compteur décimal (BCD) synchrone à 4 étages.
Caractéristiques principales
• Double compteur : Il intègre deux compteurs indépendants sur la même puce.
• Code BCD : Chaque compteur compte de 0 à 9 et fournit une sortie codée sur 4 bits (Q₁ à Q₄).
• Tension d’alimentation : Fonctionne généralement de 3 V à 15 V (jusqu’à 20 V pour certaines spécifications maximales).

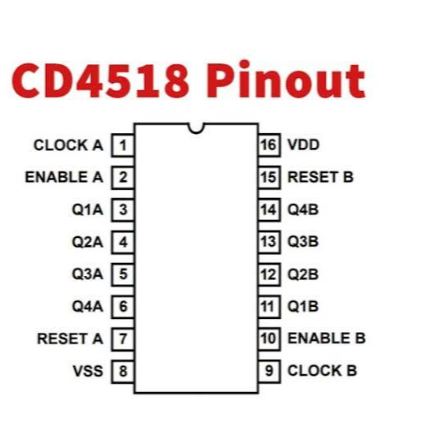

• Entrées de commande par compteur :
• CLK (Horloge) et ENABLE (Validation) : Permet de compter sur un front montant ou descendant selon le raccordement. Si ENABLE est au niveau haut, le comptage se fait sur les impulsions de CLK.
• MR (Master Reset / Remise à zéro) : Une entrée prioritaire qui remet toutes les sorties à zéro lorsqu’elle est portée au niveau haut.
